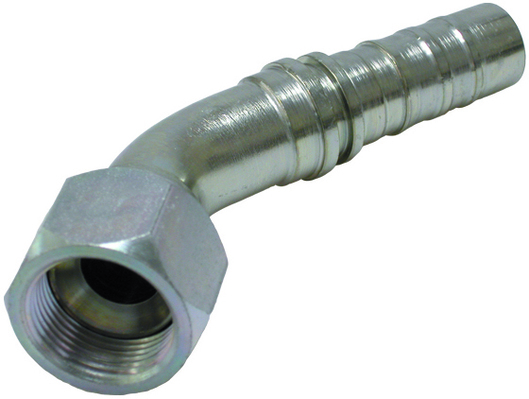

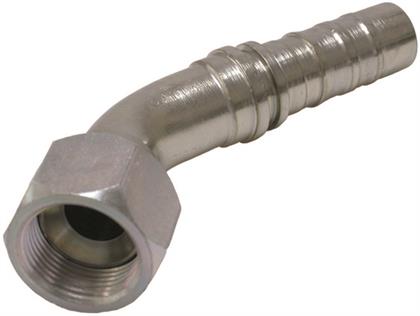

HYDRAULIKSCHLAUCHARMAT. 45Grad
SCHMITTER
WM-Nr.:
468.23.99
Art.-Nr.:
428513248
Informationsnummer:
Länge: 164, 38 mm
Winkel: 45 °
Höhe: 98 mm
Gewindemaß: 1 5/8"-12 UN
Schlüsselweite 1: 164 mm
Schlüsselweite 2: 50 mm
Schlüsselweite: 50
Gewinde: G= 1 5/8"-12 UN
Bauart: JIC
HYDRAULIKSCHLAUCHARMAT. 45Grad
Preis- und Verfügbarkeitsanzeige nach Anmeldung.
Hersteller & Informationen
SCHMITTER
WM-Nr.:
468.23.99
Art.-Nr.:
428513248
Informationsnummer:
Länge: 164, 38 mm
Winkel: 45 °
Höhe: 98 mm
Gewindemaß: 1 5/8"-12 UN
Schlüsselweite 1: 164 mm
Schlüsselweite 2: 50 mm
Schlüsselweite: 50
Artikelbeschreibung
Artikelbeschreibung
DKJ-CS 45° (J.I.C.), Dichtkegelanschluss mit 74° Innenkonus, amerikanisches Normgewinde UNF-UN
Technische Details
Technische Details
Attribut
Wert
Informationsnummer
Länge
164 mm38 mm
Winkel
45 °
Höhe
98 mm
Gewindemaß
1 5/8"-12 UN
Schlüsselweite 1
164 mm
Schlüsselweite 2
50 mm
Schlüsselweite
50
Gewinde
G= 1 5/8"-12 UN
Bauart
JIC
Nennweite
31
Gewindeform
zylindrisch
Abdichtung
Dichtkegelanschluss, 74° Innenkonus
Durchmesser Nominal (DN)
31
Dash
-20
für Schlauchgröße
1 1/4" Zoll
Abmessung H mm
98
Abmessung K mm
38
Max. zulässiger Betriebsdruck bar
210
Vergleichsnummern
Vergleichsnummern
Marke
Nummern
Sonstige
10403235
