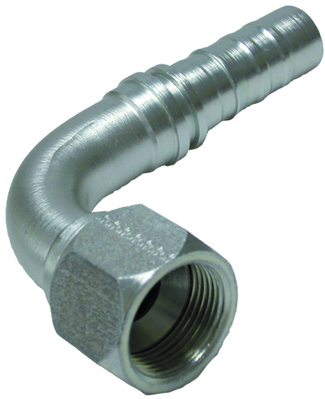

HYDRAULIKSCHLAUCHARMAT. 90Grad
SCHMITTER
WM-Nr.:
468.24.05
Art.-Nr.:
428522046
Informationsnummer:
Länge: 106, 52 mm
Winkel: 90 °
Höhe: 55 mm
Gewindemaß: 1 1/16"-12 UN
Schlüsselweite 1: 106 mm
Schlüsselweite 2: 32 mm
Schlüsselweite: 32
Gewinde: G= 1 1/16"-12 UN
Bauart: JIC
HYDRAULIKSCHLAUCHARMAT. 90Grad
Preis- und Verfügbarkeitsanzeige nach Anmeldung.
Hersteller & Informationen
SCHMITTER
WM-Nr.:
468.24.05
Art.-Nr.:
428522046
Informationsnummer:
Länge: 106, 52 mm
Winkel: 90 °
Höhe: 55 mm
Gewindemaß: 1 1/16"-12 UN
Schlüsselweite 1: 106 mm
Schlüsselweite 2: 32 mm
Schlüsselweite: 32
Artikelbeschreibung
Artikelbeschreibung
DKJ-CS 90° (J.I.C.), Dichtkegelanschluss mit 74° Innenkonus, amerikanisches Normgewinde UNF-UN
Technische Details
Technische Details
Attribut
Wert
Informationsnummer
Länge
106 mm52 mm
Winkel
90 °
Höhe
55 mm
Gewindemaß
1 1/16"-12 UN
Schlüsselweite 1
106 mm
Schlüsselweite 2
32 mm
Schlüsselweite
32
Gewinde
G= 1 1/16"-12 UN
Bauart
JIC
Nennweite
19
Gewindeform
zylindrisch
Abdichtung
Dichtkegelanschluss, 74° Innenkonus
Durchmesser Nominal (DN)
19
Dash
-12
für Schlauchgröße
3/4" Zoll
Abmessung H mm
55
Abmessung K mm
52
Max. zulässiger Betriebsdruck bar
350
Vergleichsnummern
Vergleichsnummern
Marke
Nummern
Sonstige
10403241
