ORFS 45G 11/16-16 DN 08 Dkn.
SCHMITTER
WM-Nr.:
468.26.35
Art.-Nr.:
424660892
Gewindemaß: 11/16"-16 UN
Bauart: ORFS
Winkel: 45 °
Länge: 63 mm
für Schlauchgröße: 5/16" Zoll
Durchmesser Nominal (DN): 8
Dash: -5
Gewindeform: zylindrisch
Abdichtung: Nippel flachdichtend, Überwurfmutter
Max. zulässiger Betriebsdruck bar: 350
ORFS 45G 11/16-16 DN 08 Dkn.
Preis- und Verfügbarkeitsanzeige nach Anmeldung.
Hersteller & Informationen
SCHMITTER
WM-Nr.:
468.26.35
Art.-Nr.:
424660892
Gewindemaß: 11/16"-16 UN
Bauart: ORFS
Winkel: 45 °
Länge: 63 mm
für Schlauchgröße: 5/16" Zoll
Durchmesser Nominal (DN): 8
Dash: -5
Gewindeform: zylindrisch
Artikelbeschreibung
Artikelbeschreibung

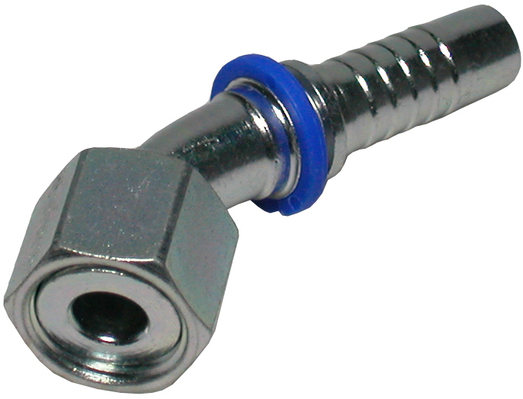

ORFS 45°, Flachdichtender Nippel mit Überwurfmutter, amerikanisches Normgewinde UN-UNS
Technische Details
Technische Details
Attribut
Wert
Gewindemaß
11/16"-16 UN
Bauart
ORFS
Winkel
45 °
Länge
63 mm
für Schlauchgröße
5/16" Zoll
Durchmesser Nominal (DN)
8
Dash
-5
Gewindeform
zylindrisch
Abdichtung
Nippel flachdichtend, Überwurfmutter
Max. zulässiger Betriebsdruck bar
350
Schlüsselweite
22 mm
Informationsnummer
Höhe
35 mm
Schlüsselweite
22
Gewinde
11/16"-16 UN
Nennweite
8
Abmessung H mm
35
Abmessung K mm
12,5
Vergleichsnummern
Vergleichsnummern
Marke
Nummern
Sonstige
10403471
Gebrauchsnummern
Gebrauchsnummern
HTP0000028087
