ORFS 90G 13/16-16 DN 10 Dkn.
SCHMITTER
WM-Nr.:
468.26.67
Art.-Nr.:
424671093
Gewindemaß: 13/16"-16 UN
Bauart: ORFS
Winkel: 90 °
Länge: 61 mm
für Schlauchgröße: 3/8" Zoll
Durchmesser Nominal (DN): 10
Dash: -6
Gewindeform: zylindrisch
Abdichtung: Nippel flachdichtend, Überwurfmutter
Max. zulässiger Betriebsdruck bar: 450
ORFS 90G 13/16-16 DN 10 Dkn.
Preis- und Verfügbarkeitsanzeige nach Anmeldung.
Hersteller & Informationen
SCHMITTER
WM-Nr.:
468.26.67
Art.-Nr.:
424671093
Gewindemaß: 13/16"-16 UN
Bauart: ORFS
Winkel: 90 °
Länge: 61 mm
für Schlauchgröße: 3/8" Zoll
Durchmesser Nominal (DN): 10
Dash: -6
Gewindeform: zylindrisch
Artikelbeschreibung
Artikelbeschreibung

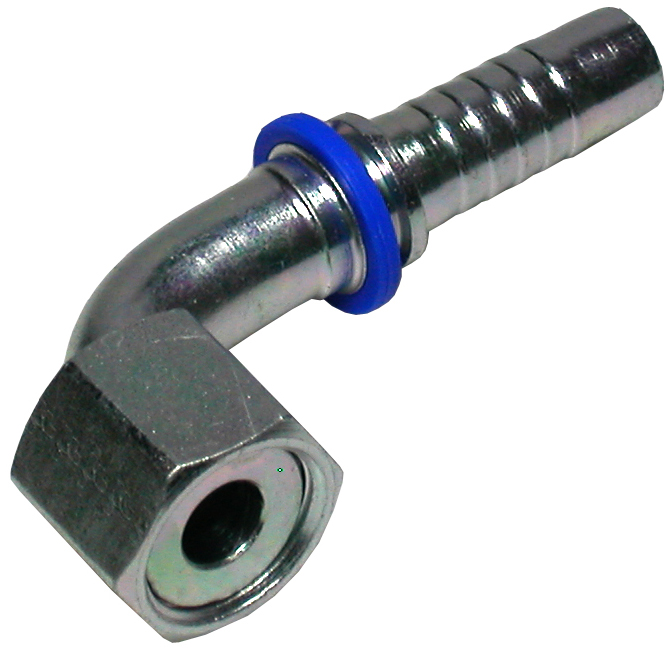

ORFS 90°, Flachdichtender Nippel mit Überwurfmutter, amerikanisches Normgewinde UN-UNS
Technische Details
Technische Details
Attribut
Wert
Gewindemaß
13/16"-16 UN
Bauart
ORFS
Winkel
90 °
Länge
61 mm
für Schlauchgröße
3/8" Zoll
Durchmesser Nominal (DN)
10
Dash
-6
Gewindeform
zylindrisch
Abdichtung
Nippel flachdichtend, Überwurfmutter
Max. zulässiger Betriebsdruck bar
450
Schlüsselweite
24 mm
Informationsnummer
Höhe
31 mm
Schlüsselweite
24
Gewinde
13/16"-16 UN
Nennweite
10

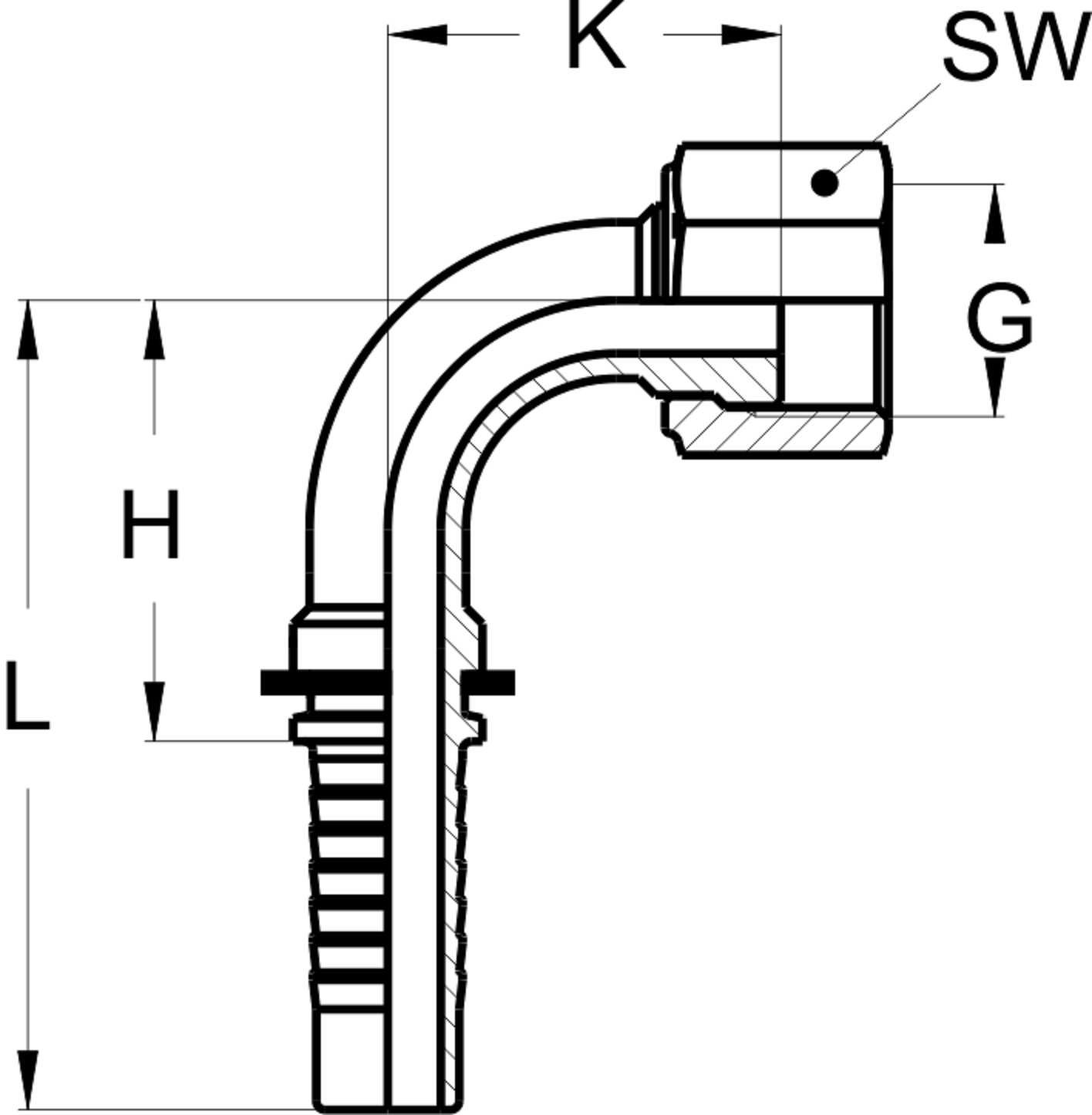

Abmessung H mm
31
Abmessung K mm
30
Vergleichsnummern
Vergleichsnummern
Marke
Nummern
Sonstige
10403503
Gebrauchsnummern
Gebrauchsnummern
HTP0000028088
