DKOS 45 14 M22X1,5 DN 10 DICH
SCHMITTER
WM-Nr.:
468.13.66
Art.-Nr.:
424051022
Gewindemaß: M22X1,5
Bauart: metrisch
Winkel: 45 °
Länge: 72 mm
Baureihe: Schwere Baureihe
Rohranschluss: S14
für Schlauchgröße: 3/8" Zoll
Durchmesser Nominal (DN): 10
Dash: -6
Gewindeform: zylindrisch
DKOS 45 14 M22X1,5 DN 10 DICH
Preis- und Verfügbarkeitsanzeige nach Anmeldung.
Hersteller & Informationen
SCHMITTER
WM-Nr.:
468.13.66
Art.-Nr.:
424051022
Gewindemaß: M22X1,5
Bauart: metrisch
Winkel: 45 °
Länge: 72 mm
Baureihe: Schwere Baureihe
Rohranschluss: S14
für Schlauchgröße: 3/8" Zoll
Durchmesser Nominal (DN): 10
Artikelbeschreibung
Artikelbeschreibung

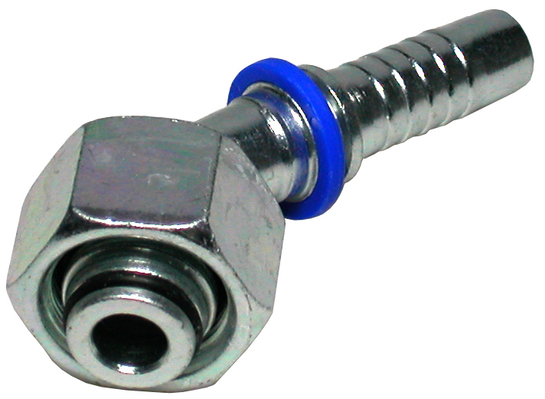

DKOS 45°, schwere Baureihe, Dichtkegelanschluss 24° mit O-Ring und Überwurfmutter, metrisches Feingewinde, zylindrisch
Technische Details
Technische Details
Attribut
Wert
Gewindemaß
M22X1,5
Bauart
metrisch
Winkel
45 °
Länge
72 mm
Baureihe
Schwere Baureihe
Rohranschluss
S14
für Schlauchgröße
3/8" Zoll
Durchmesser Nominal (DN)
10
Dash
-6
Gewindeform
zylindrisch
Abdichtung
Dichtkegelanschluss 24°, O-Ring
Max. zulässiger Betriebsdruck bar
450
Informationsnummer
Höhe
42 mm
Nennweite
10 mm
Anschlußgewinde
Für RA S14
Material
NBR (Nitril-Butadien-Kautschuk)
Schlüsselweite
27mm 27
Gewinde
M22X1,5
Abmessung H mm
42
Abmessung K mm
19
Vergleichsnummern
Vergleichsnummern
Marke
Nummern
TROST
ET4437285
Sonstige
10402269
