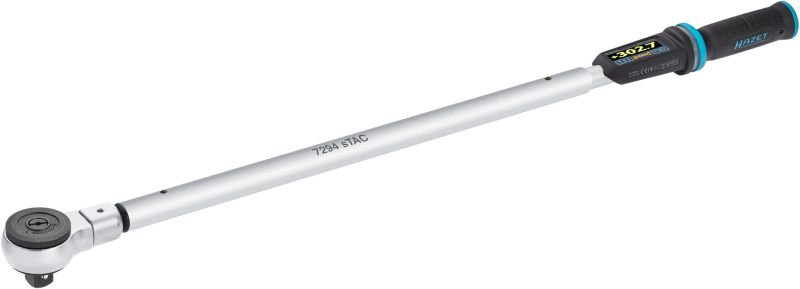

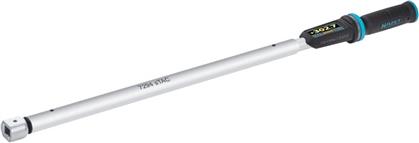

HAZET Elektronischer Drehmoment- und Drehwinkelschlüssel
7294-2STACCAL ∙ 40 – 400 Nm ∙ 30 – 300 lbf.ft ∙ 1% ∙ 14 x
18 mm Einsteck-Vierkant hohl, 3/4 Zoll (20 mm) Vierkant
massiv ∙ Länge: 945 mm

Anwendung:
Hochpräzise Verschraubungen mit Drehmoment-/Drehwinkel bei
denen eine hohe Genauigkeit oder Dokumentationspflicht
besteht, z.B. Motorenbauteilen insbesondere
Zylinderkopfschrauben, Maschinenbau mit erhöhten
Anforderungen (u.a. Robotertechnik etc.)
•Smart-Technologie – Ready for Industry 4.0
•Drehmomentschlüssel inklusive DAkkS-Kalibrierschein
•Inklusive Einsteck-Umschaltknarre 6406 Außenvierkant 3⁄4″
(20 mm)
•Länge mit / ohne Einsteckwerkzeug: 1021 mm / 945 mm
•HAZET Smart Technologie bestehend aus SmartTAC-App und
Bluetooth 4.1 Low Energy-Schnittstelle (Produktgruppe
7000-2 sTAC kann nationalen Zulassungsbeschränkungen
unterliegen)
•Live-Datenaustausch zur Anzeige des Schraubverlaufs auf
mobilen Endgeräten (Smartphone, Smartwatch, Tablet-PC)
•USB-C-Schnittstelle zur Programmierung und Dokumentation
über Laptop und PC mit Software SmartTAC-Tool 7910-sTAC
•Alle sTAC-Drehmoment-Drehwinkelschlüssel auch autark ohne
SmartTAC-App nutzbar
•Ergonomisches, anwenderorientiertes HAZET Design für den
professionellen Einsatz
•Kompakte Bauweise durch reduzierte Abmessungen und
Integration der Platine in das Hauptrohr
•Ermöglicht kleine Drehmoment- und Drehwinkelschlüssel ab
1 Nm
•Schutzklasse IP 40
•Display und Folientastatur spritzwassergeschützt
•USB-C Buchse zum Laden des Akkus direkt im Werkzeug
•Inklusive wechselbarem Li-ION-Akku (Typ 14650 / 3,7 Volt)
•Aufladung direkt im Werkzeug über USB-C
•Inklusive 1 Meter USB 3.1 / A-C-Kabel
Funktionen: 7000 sTAC
•OLED-Display
•Groß, kontrastreich, gut ablesbar
•Dimmbar und um 180° drehbar
•Messwert-Anzeige
•13 mm Schriftgröße
•i.O. / n.i.O. Bewertung des Schraubfalls
•Anzeigeabweichung
•Drehmoment rechts / links: ± 1 % / ± 1 Digit
•Drehwinkel rechts / links: ± 1 % / ± 1°
•Drehwinkelbereich addierend: 0 bis 999°
•Genauigkeit i.O.-Anzeige (grün)
•Drehmoment: einstellbar ± 1 bis 10 %
•Drehwinkel: einstellbar 1 bis 90°
•Einstellbare Drehmoment-Einheiten: Nm, lbf ft, lbf in,
kgf m
•Wirklänge einstellbar / programmierbar: 0 bis 250 mm
•Voraussetzung für korrekte Drehmoment-/Drehwinkelmessungen
•Vierfach-Signalisierung des Schraubverlaufs
•Akustik-Signal (Summer)
•Vibration
•Mitlaufende Ziffernanzeige
•360° LED-Anzeige mit Ampelfunktion
•Schwellwert Vorwarnstufe: einstellbar 50 bis 99 %
•Signalisierung einstellbar
•Akustik-Signal (Buzzer) Ein / Aus
•Vibration Ein / Aus
•Resetfunktion
•Rückstellung auf Werkseinstellung
•Stand-by-Zeit: einstellbar 1 bis 10 Minuten
•Batterie- und Speicheranzeige
•Speicher
•Bis zu 3000 Messungen
•Inklusive Datum und Uhrzeit
•Programmiermöglichkeiten
•Parametersätze: 25
•Ablaufpläne: 25
•Kontrollfunktionen
•Drehmoment-Kontrolle bei Winkelanzug
•Winkelkontrolle bei Drehmoment-Anzug
•Menü-Sperrfunktion
•Vierstelliger, frei wählbarer Code
•Anzeige von
•Softwareversion
•Seriennummer
•Kalibrierdatum
•Serviceanzeige / Nutzungszähler
•Menüsprachen
•Deutsch, Englisch, Französisch, Italienisch, Chinesisch
•Software
•Programmier- und Auswertesoftware 7910-sTAC
(kostenpflichtig)
•SmartTAC-App für Android und Apple iOS (kostenlos)
•Funkzulassung
•Baureihe 7000-2 sTAC mit Bluetooth-Schnittstelle
•Zugelassen in EU, Schweiz, Norwegen, China, Indien,
Südkorea, Mexiko, Türkei
•Weitere Länder auf Anfrage
•Alternative ohne Bluetooth
•Baureihe 7000-5 sTAC ohne Bluetooth-Schnittstelle
•Anbindung über USB an Laptop und PC
•Nutzung der SmartTAC-App nicht möglich
•Mit Bluetooth-Funktion (7000-2sTAC)
•Geprüft nach DIN EN ISO 6789-2:2017, VDI / VDE 2648, Blatt
2
•Made in Germany
•Abtrieb: 14 x 18 mm Einsteck-Vierkant hohl, 3/4 Zoll (20
mm) Vierkant massiv
•Maße: 945 mm
•Netto-Gewicht (kg): 2.9 kg
•Für Handbetätigung
•Drehmomentbereich min-max: 40 – 400 Nm
•lbf min-max: 30 – 300 lbf.ft
•Genauigkeit: 1 %
•Wirklänge des Drehmoment-Schlüssels min.-max. l1 mm:
889.00 –  Nm
•Betätigungskraft min.-max. kg: 4.4 – 43.8 kg
•Anzahl Zähne: 72 (Betätigungswinkel 5°)
•Stichmaß des Justierwerkzeugs l2: 44 mm
DAkkS-Kalibrierschein für den professionellen Anwender,
insbesondere für:
•Luftfahrt-Industrie
•Automobil-Industrie
•Neue-Energien, Windkrafträder, Offshore-Parks
•Petrochemische Industrie (Öl/Gas)
Dokumentierte Rückführbarkeit gewährleistet lückenlose
Nachweisbarkeit
