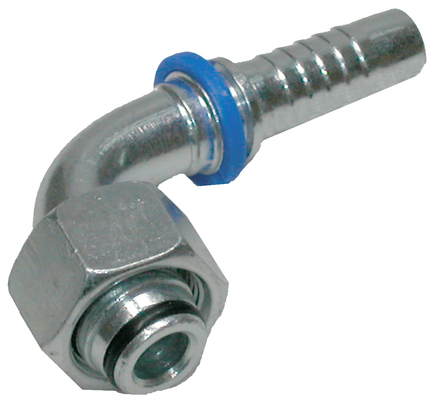

HYDRAULIKSCHLAUCHARMAT. 90Grad
SCHMITTER
WM-Nr.:
468.18.54
Art.-Nr.:
424031022
Gewindemaß: M22X1,5
Bauart: metrisch
Winkel: 90 °
Länge: 61 mm
Baureihe: Leichte Baureihe
Rohranschluss: L15
Innendurchmesser: 3/8"
Durchmesser Nominal (DN): 10
Dash: -6
Gewindeform: zylindrisch
HYDRAULIKSCHLAUCHARMAT. 90Grad
Preis- und Verfügbarkeitsanzeige nach Anmeldung.
Hersteller & Informationen
SCHMITTER
WM-Nr.:
468.18.54
Art.-Nr.:
424031022
Gewindemaß: M22X1,5
Bauart: metrisch
Winkel: 90 °
Länge: 61 mm
Baureihe: Leichte Baureihe
Rohranschluss: L15
Innendurchmesser: 3/8"
Durchmesser Nominal (DN): 10
Artikelbeschreibung
Artikelbeschreibung
DKOL 90°, leichte Baureihe, Dichtkegelanschluss 24° mit O-Ring und Überwurfmutter, metrisches Feingewinde, zylindrisch
Technische Details
Technische Details
Attribut
Wert
Gewindemaß
M22X1,5
Bauart
metrisch
Winkel
90 °
Länge
61 mm
Baureihe
Leichte Baureihe
Rohranschluss
L15
Innendurchmesser
3/8"
Durchmesser Nominal (DN)
10
Dash
-6
Gewindeform
zylindrisch
Max. zulässiger Betriebsdruck bar
280
Informationsnummer
Höhe
31 mm
Nennweite
10 mm
Anschlußgewinde
Für RA L15
Schlüsselweite
27 27mm
Gewinde
M22X1,5
Abmessung H mm
31
Abmessung K mm
35
Vergleichsnummern
Vergleichsnummern
Marke
Nummern
Sonstige
10402710
