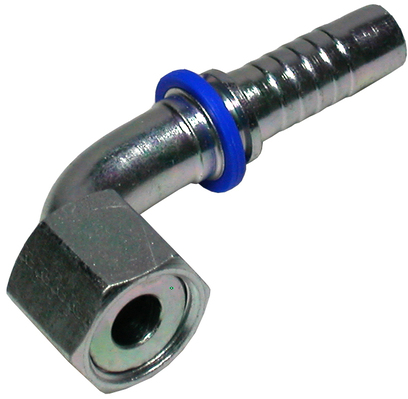

ORFS 90Ø 11/16-16 DN 10 DICHTK
SCHMITTER
WM-Nr.:
468.16.01
Art.-Nr.:
424671092
Gewindemaß: 11/16"-16 UN
Bauart: ORFS
Winkel: 90 °
Länge: 62 mm
für Schlauchgröße: 3/8" Zoll
Durchmesser Nominal (DN): 10
Dash: -6
Gewindeform: zylindrisch
Abdichtung: Nippel flachdichtend, Überwurfmutter
Max. zulässiger Betriebsdruck bar: 450
ORFS 90Ø 11/16-16 DN 10 DICHTK
Preis- und Verfügbarkeitsanzeige nach Anmeldung.
Hersteller & Informationen
SCHMITTER
WM-Nr.:
468.16.01
Art.-Nr.:
424671092
Gewindemaß: 11/16"-16 UN
Bauart: ORFS
Winkel: 90 °
Länge: 62 mm
für Schlauchgröße: 3/8" Zoll
Durchmesser Nominal (DN): 10
Dash: -6
Gewindeform: zylindrisch
Artikelbeschreibung
Artikelbeschreibung
ORFS 90°, Flachdichtender Nippel mit Überwurfmutter, amerikanisches Normgewinde UN-UNS
Technische Details
Technische Details
Attribut
Wert
Gewindemaß
11/16"-16 UN
Bauart
ORFS
Winkel
90 °
Länge
62 mm
für Schlauchgröße
3/8" Zoll
Durchmesser Nominal (DN)
10
Dash
-6
Gewindeform
zylindrisch
Abdichtung
Nippel flachdichtend, Überwurfmutter
Max. zulässiger Betriebsdruck bar
450
Schlüsselweite
22 mm
Informationsnummer
Höhe
32 mm
Schlüsselweite
22
Gewinde
11/16"-16 UN
Nennweite
10
Abmessung H mm
31,5
Abmessung K mm
24,5
Vergleichsnummern
Vergleichsnummern
Marke
Nummern
TROST
ET4438189
WM SE
100204221, 10401917, 4680984
Sonstige
10402478
Gebrauchsnummern
Gebrauchsnummern
100204221
10401917
4680984
HTP0000027488
